[전기회로] 리드 저항 색띠 읽는 법, 저항 색띠 표 정리

안녕하세요 우물 안 커밋입니다 :)

오늘은 리드 저항 색띠 읽는 방법에 대해서 정리하려고 합니다. 리드 저항은 전기회로 실습 때 빵판에 꽂아서 실습용으로 많이 사용하는데, 사용할 때마다 저항값이 헷갈리곤 합니다. 실무 하면서도 색띠 표를 보고 확인한 적이 있어서 이번에 복습할 겸 정리해보려고 합니다.



저항에 대해 자세히 알고 싶으신 분들은 이전 포스팅 참고 바랍니다 :)

[전기회로] 저항이란? 옴의 법칙, 저항 계산법

[전기회로] 저항의 종류와 특징 - 실제 실무에서 사용되는 것



1. 저항 색띠 표



리드 저항의 색띠를 읽기 전에 색띠를 정리한 표를 먼저 보시겠습니다.

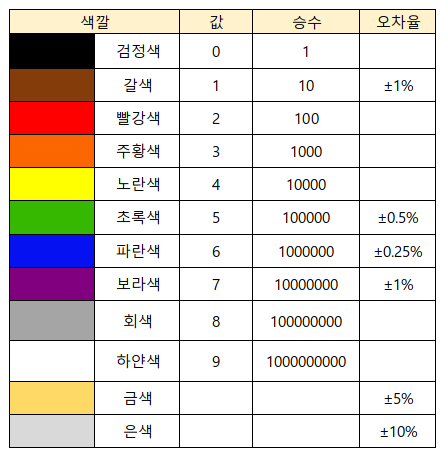

저항 색띠 표



2. 저항 색띠 읽는 법



리드 저항은 색띠의 개수는 보통 '4개 또는 5개'입니다.



1) 4색 저항 읽는 법

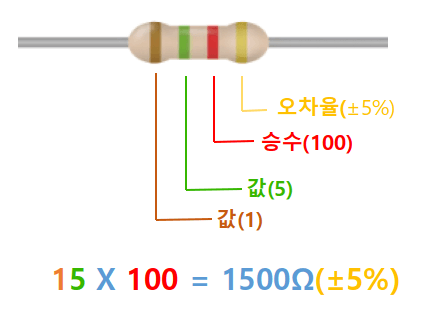

4색 저항 읽는법

4색 저항을 읽는 방법은 다음과 같습니다.

1번째 색 : 값

2번째 색 : 값

3번째 색 : 승수

4번째 색 : 오차율

위의 그림의 4색 저항은 갈색 → 초록색 → 빨간색 → 금색입니다.

따라서 15X100 = 1500Ω이 되고 오차율은 ±5%가 됩니다.

즉, 오차율을 반영해서 1425Ω ~ 1575Ω까지의 저항값이 오차가 있을 수 있다는 뜻입니다.



2) 5색 저항 읽는 법

5색 저항 읽는법

5색 저항을 읽는 방법은 다음과 같습니다.

1번째 색 : 값

2번째 색 : 값

3번째 색 : 값

4번째 색 : 승수

5번째 색 : 오차율

위의 그림의 5색 저항은 주황색 → 주황색 → 하얀색 → 검정색 → 갈색입니다.

따라서 339X1 = 339Ω이 되고 오차율은 ±1%가 됩니다.

즉, 오차율을 반영해서 335.61Ω ~ 342.39Ω까지의 저항값이 오차가 있을 수 있다는 뜻입니다.

오차율을 적으면 적을수록 좋겠죠?





오늘은 리드 저항 색띠 읽는 법에 대해서 알아봤습니다.

사실 저항 색띠표를 외우고 있다면 정말 좋겠지만, 쉬운 일은 아니죠. 외운다 해도 까먹기도 하고 웬만하면 저항 색띠표를 여러 번 보고 계산합니다. 그 과정이 귀찮기도 해서 실무를 할 때는, 디지털 멀티미터로 저항값을 측정해서 사용합니다.
